Cómo montar Hotends

Hotend de metal V6

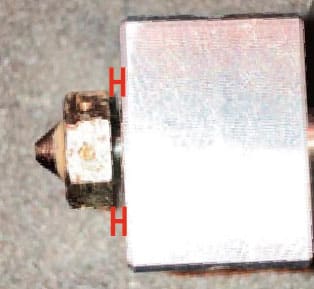

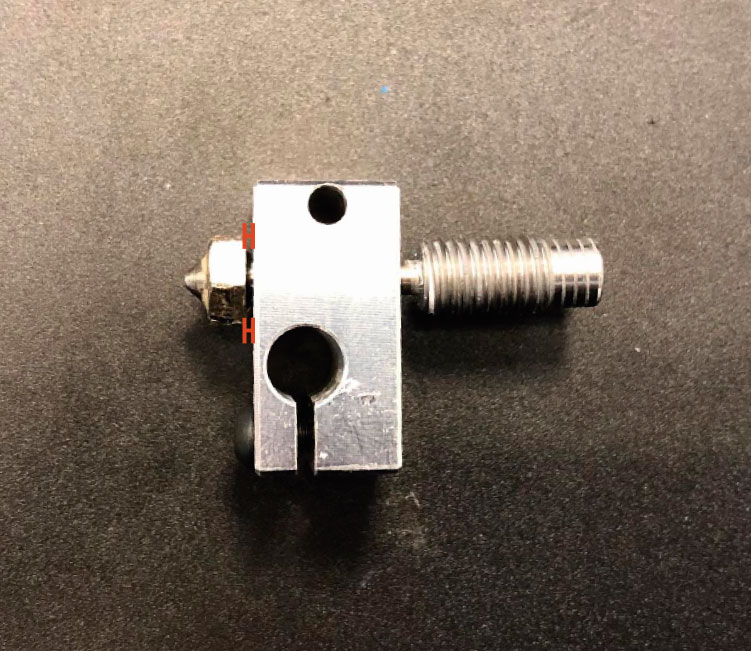

1. Atornille la boquilla de modo que haya un espacio de 200 µm entre la boquilla y el bloque de calor. NOTA: Es muy importante dejar un espacio entre el cono de la boquilla y el bloque térmico para poder realizar el último ajuste más tarde.


2. Atornille la rotura de calor en el bloque de calor.

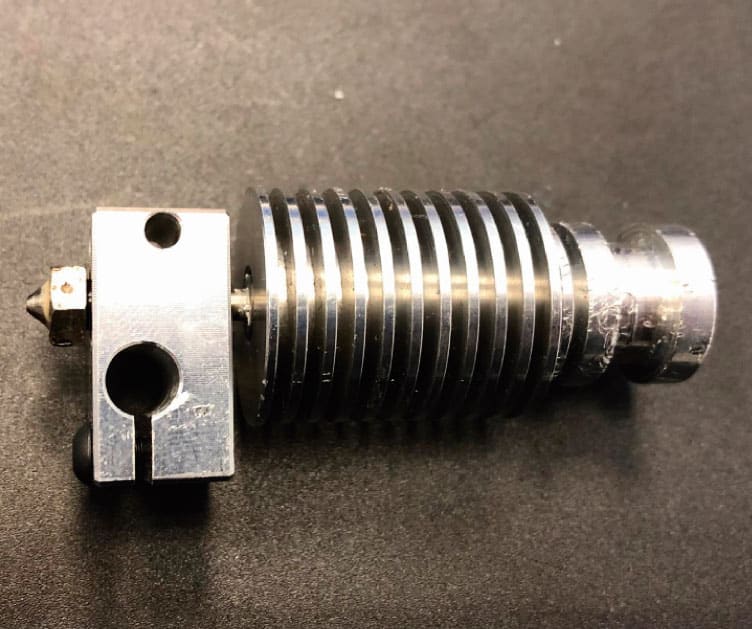

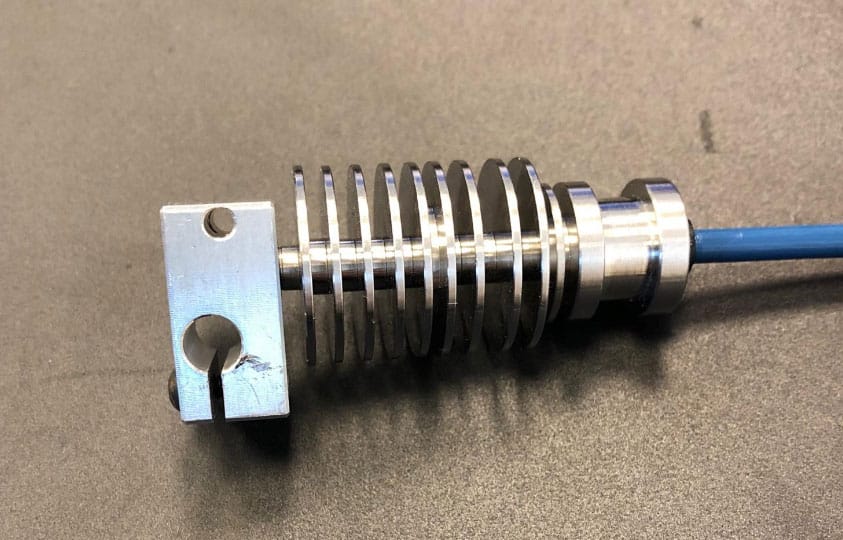

3. Atornille el disipador de calor en la rotura de calor.

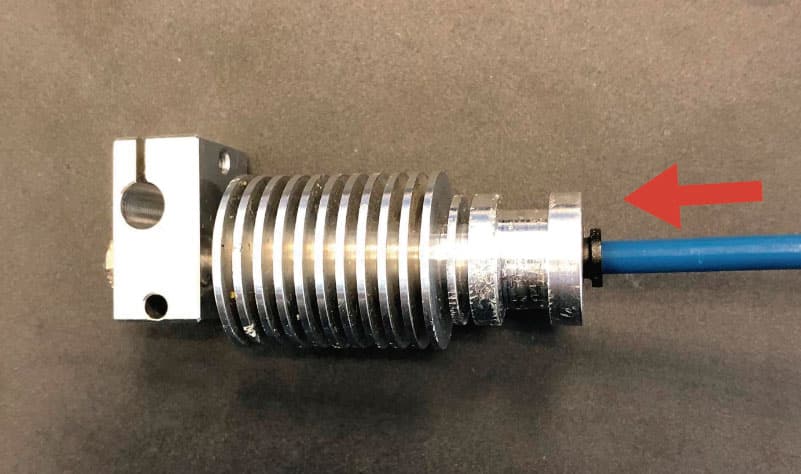

4. Pase el tubo Bowden de Capricornio a través del disipador de calor.

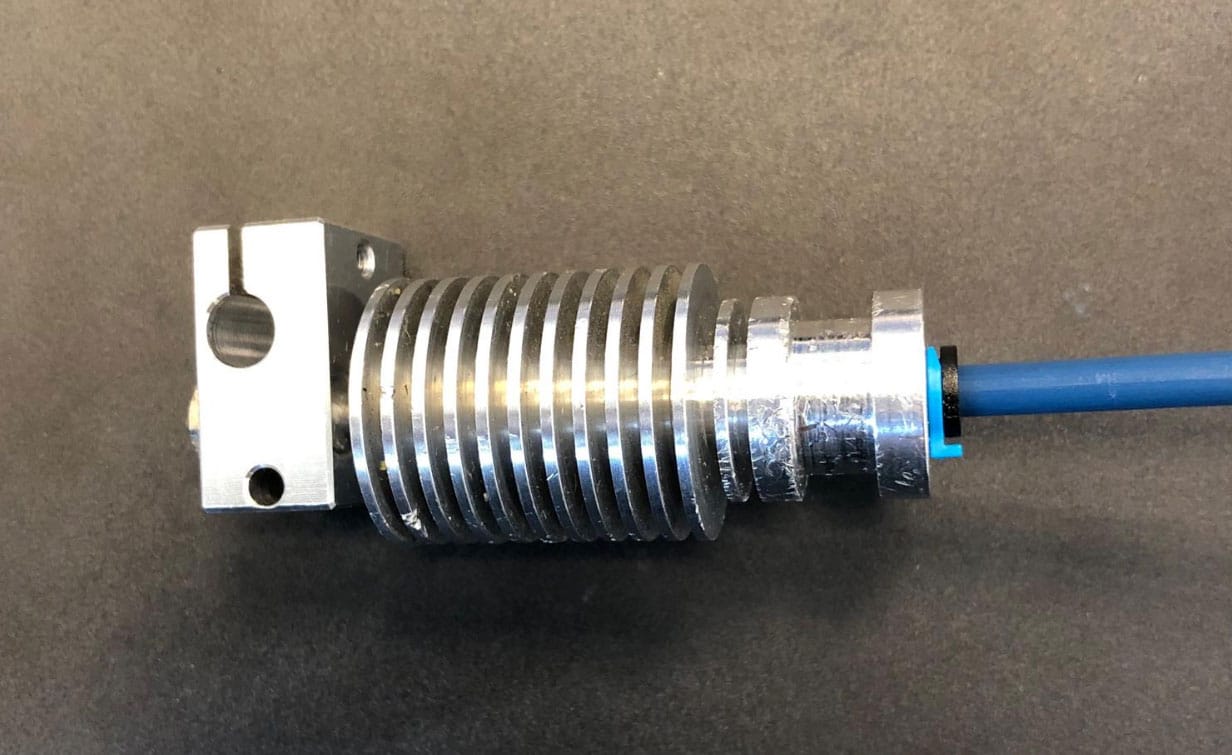

5. Bloquee el tubo Bowden con un clip de pinza.

6. Empuje el tubo Bowden con firmeza en el disipador de calor para asegurarse de que no haya espacio entre la ruptura de calor y el tubo Bowden dentro del disipador de calor.

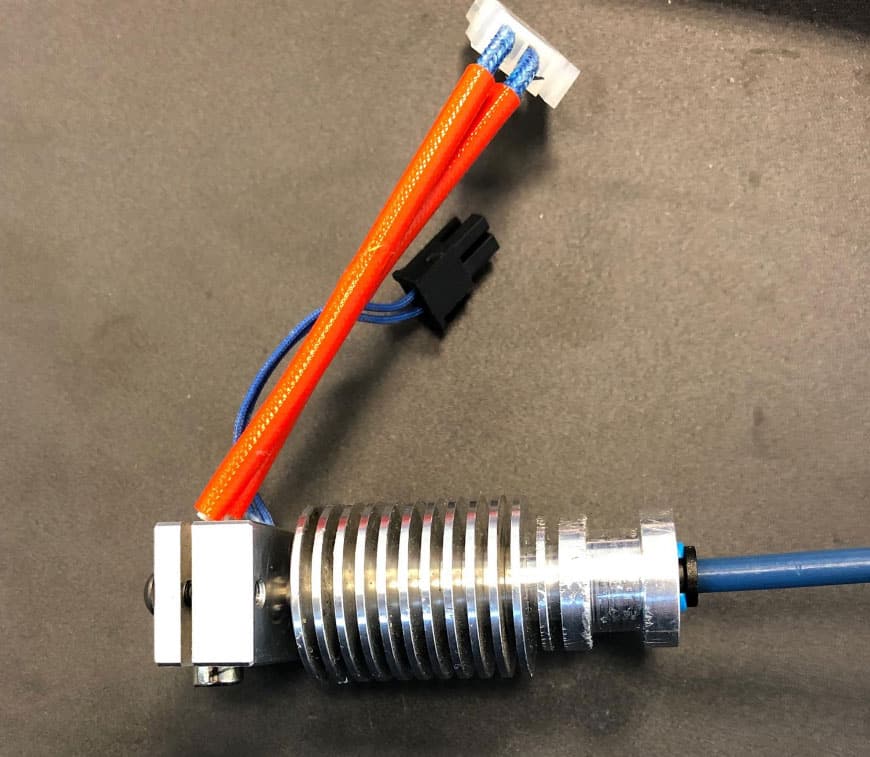

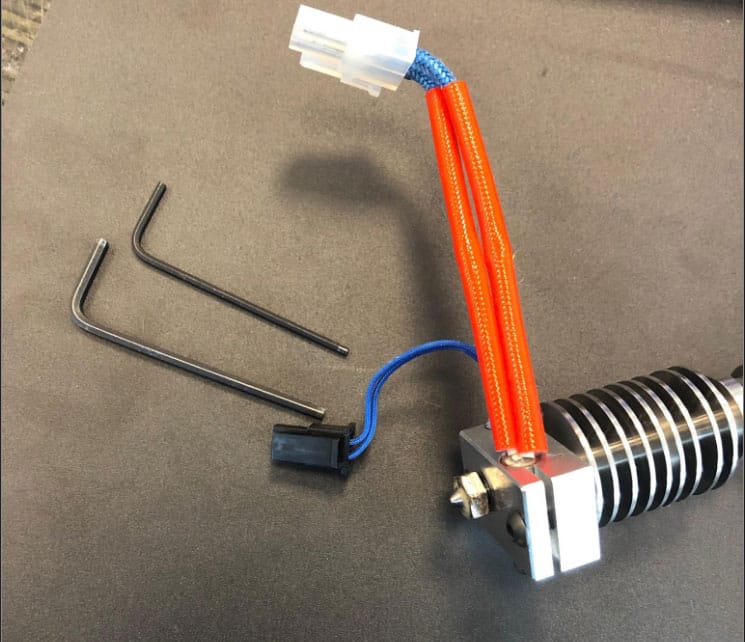

7. Inserte el cartucho del calentador y el termistor en el bloque de calor y fíjelos con la llave Allen correcta.

8. Precaliente el Hotend a una temperatura de 205 c usando los controles manuales ( Configuración > Controles manuales > Controles ).

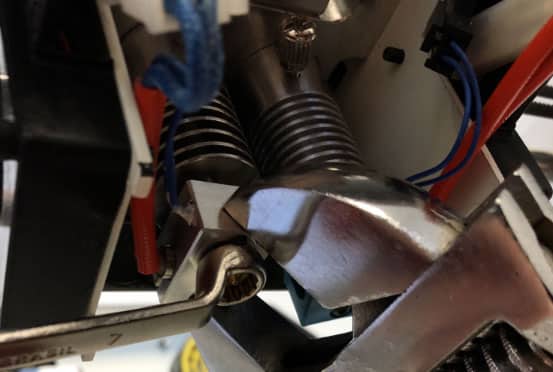

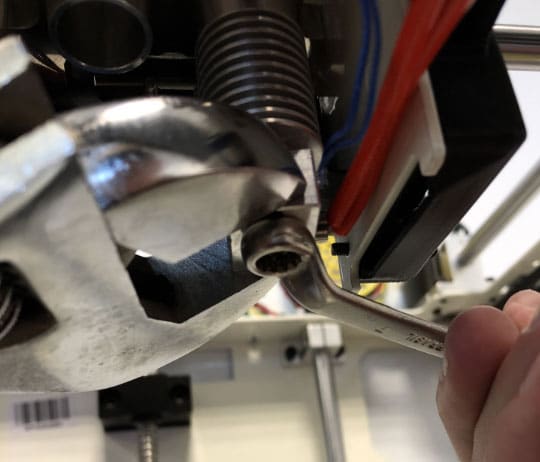

9. Cuando el Hotend haya alcanzado los 205 c, tome el bloque de calor con unos alicates y use una llave para apretar la boquilla para asegurarse de que no haya espacio entre el tubo Bowden de PTFE y la boquilla/rotura térmica.

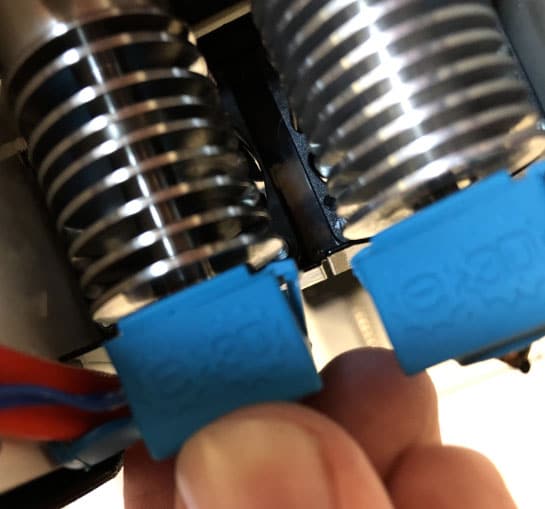

10. Coloque la parte posterior de la tapa de silicona sobre el bloque de calor.


Hotend de PTFE Lite6

1. Pase el tubo Bowden de Capricornio a través del disipador de calor hasta que pueda verlo salir por el otro lado. Asegúrese de que la punta del tubo de Capricornio esté cortada en un ángulo de 90 grados.

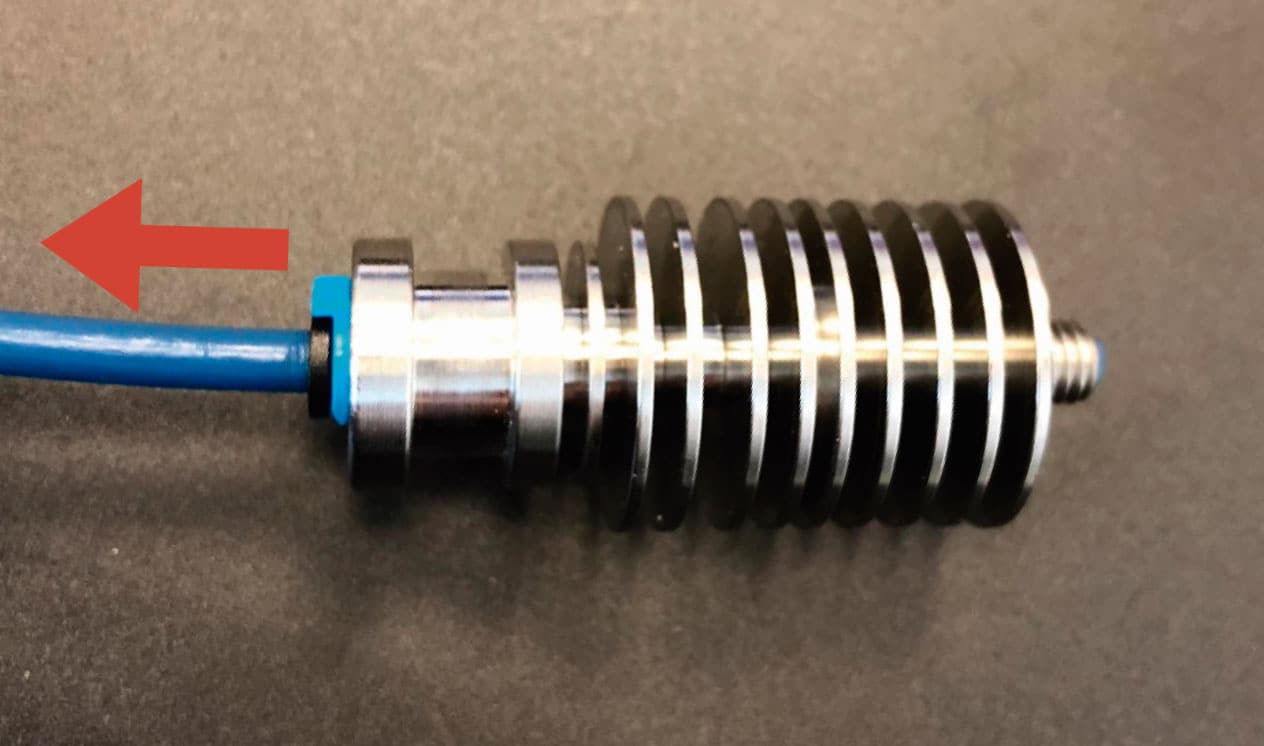

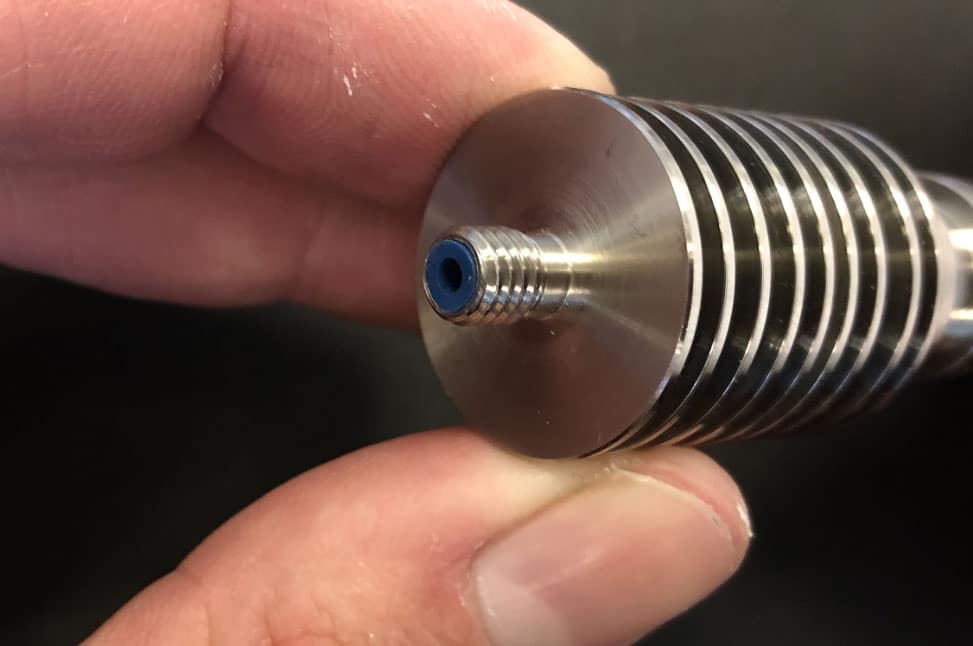

2. Bloquee el Bowden Tue con un clip de collar y tire firmemente del tubo Bowden. El extremo del tubo de Capricornio ahora debe estar alineado con el disipador de calor (lado roscado).

3. Atornille el bloque de calor (no completamente)

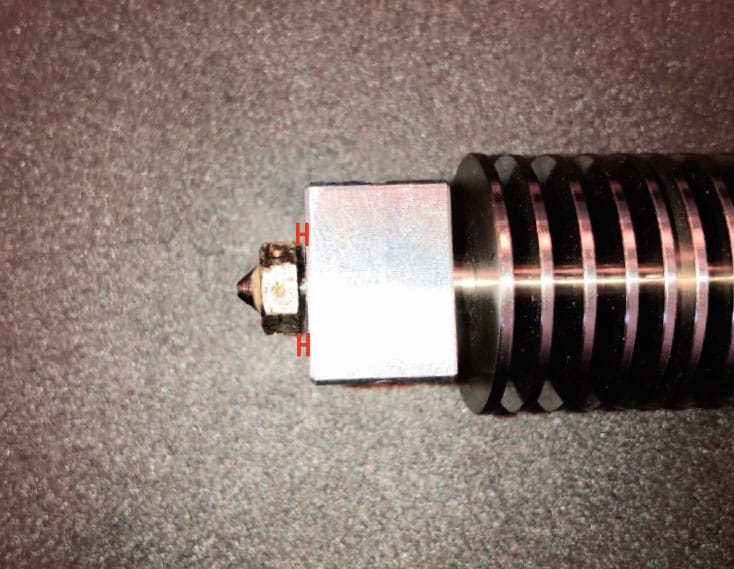

4. Atornille la boquilla de modo que haya un espacio de 200 µm entre la boquilla y el bloque de calor. NOTA: Es muy importante dejar un espacio entre el cono de la boquilla y el bloque térmico para poder realizar el último ajuste más tarde.


5. Atornille el disipador de calor tanto como pueda. Entrará en contacto con la boquilla dentro del bloque de calor.
6. Inserte el cartucho del calentador y el termistor en el bloque de calor y fíjelos con la llave Allen correcta.

7. Precaliente el Hotend a una temperatura de 205 c usando los controles manuales ( Configuración > Controles manuales > Controles ).
8. Cuando el Hotend haya alcanzado los 205 c, tome el bloque de calor con unos alicates y use una llave para apretar la boquilla para asegurarse de que no haya espacio entre el tubo Bowden de PTFE y la boquilla/rotura térmica.

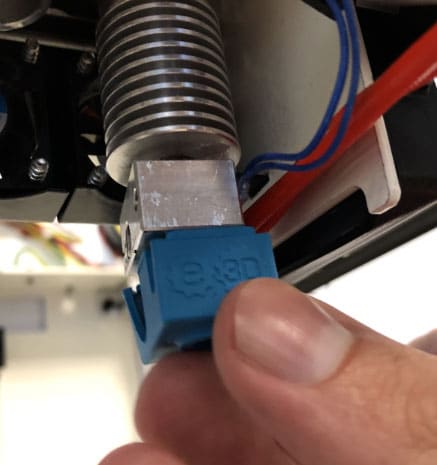

9. Coloque la parte posterior de la tapa de silicona sobre el bloque de calor.


Para instalar el Hotend en la impresora Portrait 3D, consulte quitar e instalar Hotends.
